水輪機冷卻塔

水輪機冷卻塔節能專用水力驅動機簡稱水輪機，可能利用循環水系統中被浪費掉的能量，替代冷卻塔的風機電機，驅動風機運轉，完全節省掉原風機所消耗掉的電量，實現節能。舊塔改造來說，通過對塔處原管路系統的改造，水輪機冷卻塔將水輪機接入，利用循環水的剩余能量，水輪機做功驅動風機運轉實現降溫所需。水輪機可以取代電動機安裝在原電使動機處，水輪機冷卻塔也可以根據需要裝入塔體內部，可視塔體結構及現場實際需要設計、改造。水輪機冷卻塔安裝簡單，可靠耐用、便于維護、節省能源。水輪機冷卻塔的優點： 1.能夠?qū)ρh(huán)水富裕能量加以充分利用，解決傳統冷卻塔風機耗電的問題； 2.揚棄現有冷卻塔節能措施的優缺點； 3.在水輪機冷卻塔外安裝，施工簡單易行，基本不改變塔的現有結構；維護簡單方便，減低維護費用； 4.實現水動機全天候運轉，提高投資回報率； 5.可以自主調節風量大小或根據水量大小自適應調節風量大??； 6.降低電動水輪機冷卻塔噪音及震動；本發明公開了一種水、電切換水輪機冷卻塔，它包括冷卻塔本體、外置式水輪機和保險電機，冷卻塔本體頂部設有冷卻塔風筒，冷卻塔風筒內有風機葉片和減速箱，外置式水輪機和保險電機安裝在冷卻塔風筒外面的冷卻塔的上塔管路一側，外置式水輪機和保險電機連接同一根傳動軸驅動減速箱帶動風機葉片旋轉，外置式水輪機包括進水口和出水口，外置式水輪機的進水口與冷卻塔的上塔管路連接，外置式水輪機的出水口與冷卻塔布水管路連接。水輪機冷卻塔利用循環水系統的回水壓力、流量能作為動力源，使風機由水力驅動，冷卻塔上塔管路多臺合并貫通

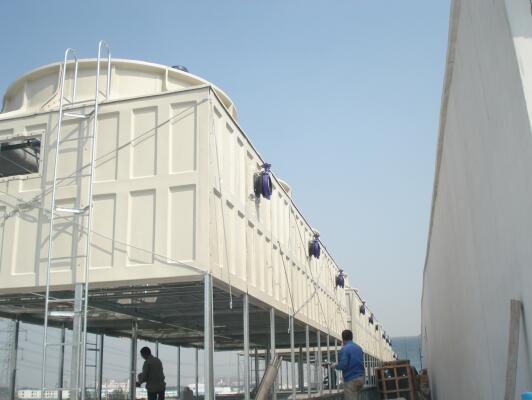

產品參數

工作原理

冷卻水大多數含有鈣、鎂離子和酸式碳酸鹽。當冷卻水流經金屬表面時，有碳酸鹽的生成。另外，水輪機冷卻塔溶解在冷卻水中的氧還會造成金屬腐蝕，形成鐵銹。由于銹垢的產生，冷卻塔換熱效果下降。嚴重時不得不在殼體外噴淋冷卻水，結垢嚴重時會堵塞管子，使換熱效果失去作用。研究的數據顯示水垢沉積物對熱傳輸?shù)膿p失影響巨大，隨著沉積物的增加會造成能源費用的加大。即使很薄的一層水垢就要增加設備中結垢部分40%以上的運行費用。保持冷卻通道中不含礦物沉積物可以很好的提高功效、節約能源、延長設備的使用壽命，同時節約生產時間和費用。
水輪機冷卻塔長期以來傳統的清洗方式如機械方法（刮、刷）、高壓水、化學清洗(酸洗)等在對設備清洗時出現很多問題：不能徹底清除水垢等沉積物，酸液對設備造成腐蝕形成漏洞，殘留的酸對材質產生二次腐蝕或垢下腐蝕，最終導致更換設備，此外，清洗廢液有毒，需要大量資金進行廢水處理。針對上述情況，國內外努力研制對金屬腐蝕性小的清洗劑，而研發成功的有福世泰克清洗劑。其具有高效、環保、安全、無腐蝕的特點，不但清洗效果良好而且對設備沒有腐蝕，能夠保證冷卻塔的長期使用。結合新材料和新工藝研發的新型冷卻塔產品；冷卻塔殼體應由優質樹脂、玻璃纖維、穩定劑等材料制成，硬度韌度高，彎曲強度好，表面光澤度好。金屬構架為優質鋼材，且防腐處理技術到位，極大的提高了冷卻塔的使用壽命和降溫效果。具備優良的承載能力和抗腐蝕能力。相對傳統產品相比，主要對風機、噴淋裝置等關鍵部件進行了升級改造，同時采用新材料玻璃鋼短切氈與改性PVC填料，傳動部件采用冷卻塔專用電機和風機。特點：防腐蝕，降溫效果好，噪音低，外形更美觀，占地面積小。

產品說明

　　　1.水輪機冷卻塔塔殼：采用FRP復合材料（俗稱玻璃鋼）制成。表面彩色膠衣采用進口原料噴涂，表面光滑，耐老化，能有效的保護塔殼。
2.電機：采用全密封式冷卻塔專用防水電機,防水性能好,內部采用全銅芯材質,經久耐用,質保1年 .
3.風葉：冷卻塔風葉采用ABS全新料注塑一次成型,風速均勻,葉片加寬加厚,降溫效果更好,另有呂合金風葉可選。
4.填料:冷卻塔散熱片采用蜂窩式全新耐高溫填料,不易堵塞,水流分布性好,能有效提高散熱效果,使用壽命長。
5.灑水系統：布水器采用ABS旋轉灑水，灑水管采用PP注塑一次成型，經久耐用，灑水均勻
6.鋼結構：均采用除銹熱浸鍍鋅處理，耐腐蝕，強度高，易裝配，表面美觀

產品特點：

璃鋼冷卻塔耐腐蝕、強度高、重量輕、體積小、占地少、美觀耐用，并且運輸、安裝和維修都較方便。因而被廣泛應用于國民經濟各部門，對空調、制冷、空壓站、加熱爐及冷凝工藝等冷卻水循環系統尤為適宜。
圓形逆流式玻璃鋼冷卻塔采用逆流式氣熱交換技術，填料采用優質的改性聚氯乙烯波片，以擴散淋水面積；通過旋轉布水方式，實現布水均勻，增強冷卻效果，使其更加運行可靠、耐用、裝配方便。
結構特征
（1）塔體：型線合理，氣流平穩，材質優良，色彩鮮艷，表面膠衣樹脂內含有抗紫外線劑，耐老化，強度高，重量輕，耐腐蝕。下塔體按訂貨要求，可配有溢水、排污、自動給水管，可由此處直接吸水，省去冷卻池，上面裝有防噪消聲墊，有效降低了滴水聲。
（2）填料：采用改性聚氯乙烯波片，橫向增加了凸筋，水的再分配能力強，阻力小，熱力性能好，耐高溫70度、低溫-50度，阻燃性好。
（3）旋轉布水器及布水管：裝有不銹鋼球軸承，運轉靈活可靠，水頭低，布水均勻，采用鋁合金或玻璃鋼制成的布水管，管上安裝收水板，克服了飄水現象。
（4）風機：由清華大學工程力學系根據系列冷卻塔參數設計的低噪聲、高效率風機，鋁合金板翼型或玻璃鋼葉片、噪聲小、效率高。
（5）電機：由清華大學電機系在Y型系列安裝尺寸的基礎上，為冷卻塔設計的低噪聲節能電機、密封防水性能好、耐高溫、效率高、噪聲小。
（6）減速裝置：采用了滌綸纖維增強氯丁橡膠動力帶傳動，耐高溫、效率高，遇水不伸展，克服了打滑現象，噪聲很小。
（7）吸聲設施：超低噪聲型冷卻塔在進風口外增加了帶吸聲材料的屏蔽，并在上下兩部裝有吸聲柵，以達到更大的降噪效果。在上塔體出風口安裝了帶吸聲材料的喇叭口屏蔽及吸聲柵，降低了風機及電機傳出來的噪聲。
（8）進風窗：裝有玻璃鋼百葉片，減少飄水，氣流阻力小，特別適合北方地區及全年都需要使用冷卻塔的單位。
（9）支架：所有風機、填料、進風窗、塔體等處鋼支架為裝配式，鍍鋅或涂漆防腐。緊固件都采用鍍鋅或不銹鋼螺栓。

結構特征：

1.屋頂或空氣清潔流通地方最適宜裝置冷卻水塔；
2.置放時應放平，不能傾斜，以免灑水不均而影響冷卻效果；
3.循環水泵應低于下部儲水槽水位以下；
4.冷卻水塔兩臺以上并用，使用同一水泵時，水槽需另配一連通管，使兩水塔之水位同高；
5.循環水出入水管配管，向下為佳，不能有高于下方水槽之配管。
1、水在塔內填料中，水自上而下，空氣自下而上，兩者流向相反一種冷卻塔。
2、水輪機冷卻塔逆流冷卻塔熱力性能好、分三個冷卻段：
①布水器到填料頂這一空間，此段的水溫較高，所以仍可將熱量傳給空氣。
②填料水與空氣熱交換段。
③填料至集水池空間淋水段，水在此段被冷卻稱之為。綜上所述，逆流塔比橫流塔在相同的情況下，
填料體積小20%左右，逆流塔熱交換過程更合理冷效高。
3、配水系統不易堵塞、淋水填料保持清潔不易老化、濕氣回流小、防凍化冰措施更容易。
多臺可組合設計，冬季以所需的水溫水量可合并單臺運行或全部停開風機。
4、施工安裝檢修容易、費用低，常用在空調和工業大、中型冷卻循環水中。

選型設計：

1、冷卻塔專用電機
2、冷卻塔專用皮帶減速機
3、冷卻塔專用行星減速機
4、冷卻塔專用鋁合金風機
5、冷卻塔填料PVC斜波紋填料規格
斜波紋方塔填料
6、點波紋方塔填料
7、冷卻塔專用收水器材質
8、冷卻塔專用擋風板
9、冷卻塔上塔體、下塔體、百葉窗、支架及維修業務。

冷卻塔優勢

圓形冷卻塔采用逆流式氣熱交換技術。
主體采用全鋼結構，玻璃鋼板護圍，塔體設檢修扶梯供塔頂設備的正常維護管理。
填料采用優質的改性PVC斜梯波片，以擴散淋水面積；通過旋轉布水或管式布水方式，
實現布水均勻，增強冷卻效果 。
可 靠：外置式水輪機的獨特、理性化設計，安裝在冷卻塔風筒外面，便于維護維修保養，
結構與傳統冷卻塔電機、減速箱相同，取消傳統電機的機械噪音和故障率，運轉平穩，可靠性高。
冷效保證：隨著季節的變化，冷卻系統會有所變化。
外置式水輪機獨特設計三個制動閥使風機轉速隨循環水流量的增減而增減，風量也隨之增減，
使冷卻塔的氣水比穩定在最佳狀態，達到最佳運行效果；
環 保 ：外置式水輪機取代電機后，降低機械噪音和振動，減少用戶能源。
節 能 ：充分利用循環水系統的回水壓力轉換為機械能，外置式水輪機取代電機驅動，達到100%節能。
安 全：從根本上杜絕了電機、電控和漏電燒毀損壞的故障，為安全持續運行提供了保障，可在任何需防爆的環境下安全運行。
優點：
1、運行可靠、耐用、裝配方便；
2、集水斗容量大，并裝有手動、自動補水裝置和排污、溢流管，無需另行設計水池；
3、造價低，重量輕、風阻小、穩定性好；
4、塔體具有良好的穩定性和強度，能承受地震裂度8級，12級臺風襲擊。
